Kohandatud – DIN 2093 koonilised ketasvedruseibid – aksiaalne eelpingelahendus

Lühike kirjeldus:

Toote nimetus: lame seib

Päritolukoht: Hebei, Hiina

Kaubamärk: Duojia

Pinnatöötlus: tavaline

Viimistlus: Poleeritud

Suurus: M4-M127

Materjal: 60Si2MnA50CrVA (51CrV4)

Hinne:4,8 8,8 10,9 12,9 A2-70 A4-70 A4-80 jne.

Mõõtmissüsteem: meetriline

Rakendus: raske tööstus, üldtööstus

Sertifikaat:ISO9001 ISO14001 ISO45001 SGS

Pakend: väike pakk + karp + kaubaalus/kott/karp kaubaalusega

Näidis: saadaval

Minimaalne tellimuse kogus:100 tükki/tükke

Pakkumisvõime:10000 tükki/tükki kuus

FOB-hind:0,5–9 999 USA dollarit tükk

Tarne: 14-30 päeva koguse kohta

makse: t/t/lc

tarnevõime: 500 tonni kuus

Saada meile e-kiri

Toote üksikasjad

Tootesildid

toodete tutvustus:

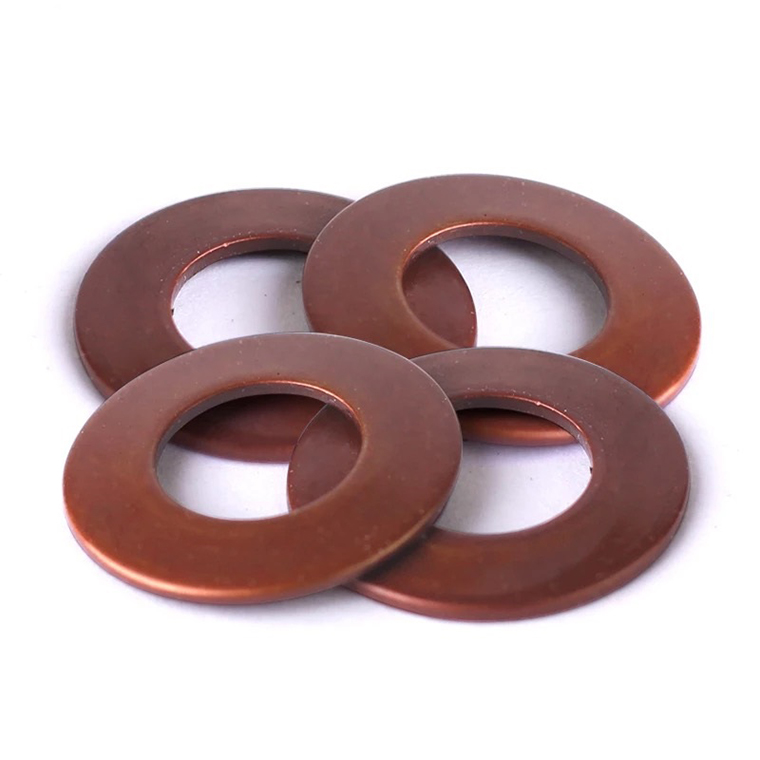

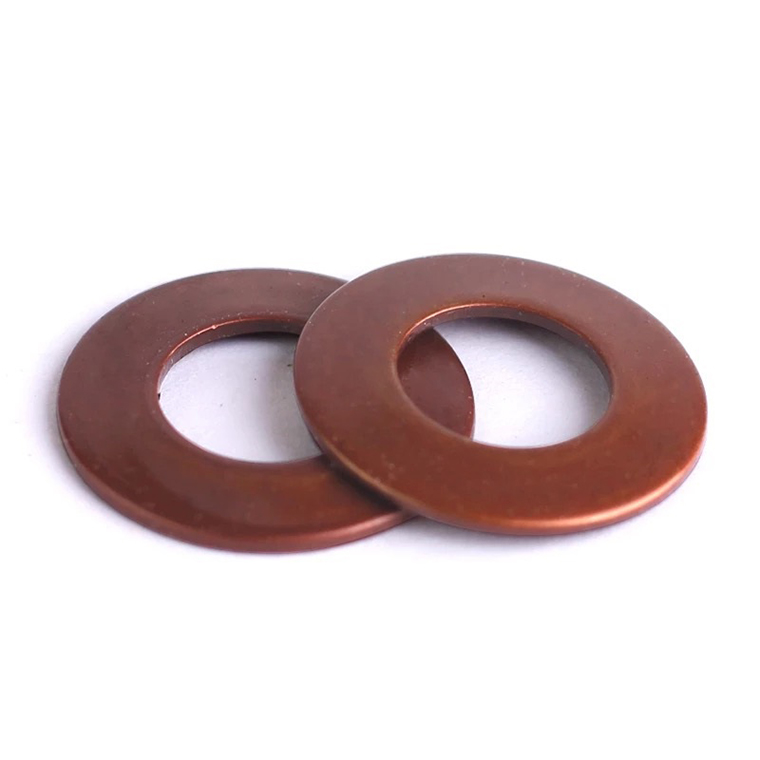

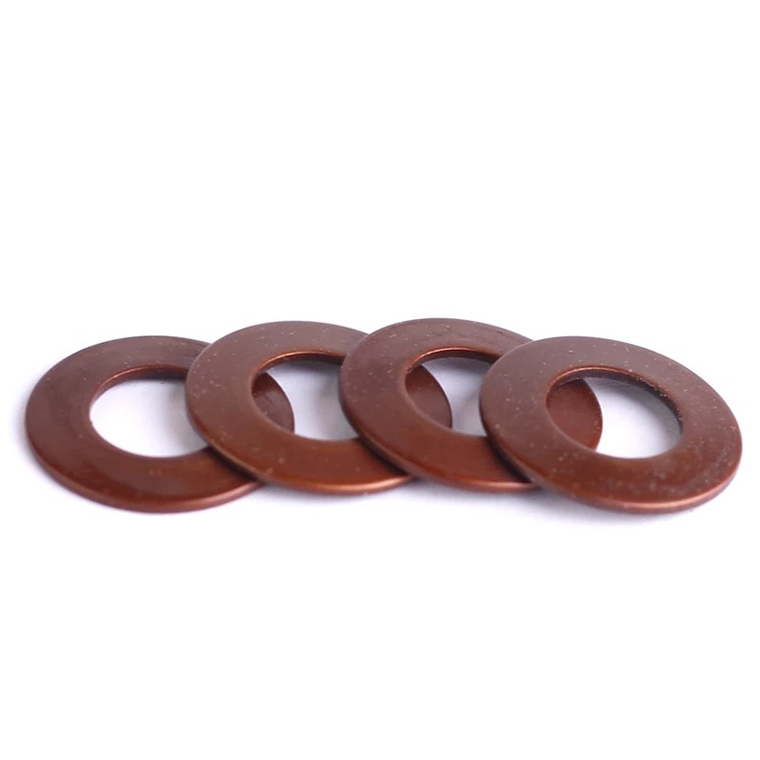

DIN 2093 koonilise ketasvedruseib - seeria B (nimetatakse ka Belleville'i seibideks): need on koonilise kujuga, nurgelised kettakujulised kinnitusdetailid. Need on valmistatud sellistest materjalidest nagu legeervedruteras (60Si2Mn, 50CrVA) (pakub suurt elastsust ja väsimuskindlust) või roostevaba teras (304, 316) (ideaalne söövitavas keskkonnas) ning tekitavad kokkusurumisel tugeva aksiaalse vedrujõu.

Nende põhifunktsioonide hulka kuuluvad poltide lõdvenemise kompenseerimine, vibratsioonist tingitud lõdvenemise takistamine ja eelkoormuse säilitamine suure koormuse korral. Neid kasutatakse laialdaselt rasketehnikas, autovedrustuses, tuulegeneraatorites ja tööstusseadmetes ning nende välisläbimõõt on vahemikus 8 mm kuni 112 mm (vastab standardile DIN 2093, kus B-seeria suhe on dₑ/t ≈ 28 ja h₀/t ≈ 0,75).

Kasutusjuhend:

DIN 2093 koonilised ketasvedruseibid - seeria B paigaldatakse poldi/mutri ja kinnitatud komponendi vahele:

Sobita suurus: Vali seib, mis sobib poldi läbimõõdu ja koormusnõuetega (nt 8 mm välisläbimõõduga seib M8 poltide jaoks).
Paigaldamine eelkoormusega: pingutage polti, et seibi kokku suruda, mis seejärel tekitab ühenduse lukustamiseks vedrujõu.
Vältige ülekoormust: Ärge ületage pesumasina nimikoormust (vt DIN 2093 spetsifikatsioone), et vältida püsivat deformatsiooni. Kontrollige regulaarselt pragude või väsimuse esinemist, eriti suure tsükliga rakenduste puhul.

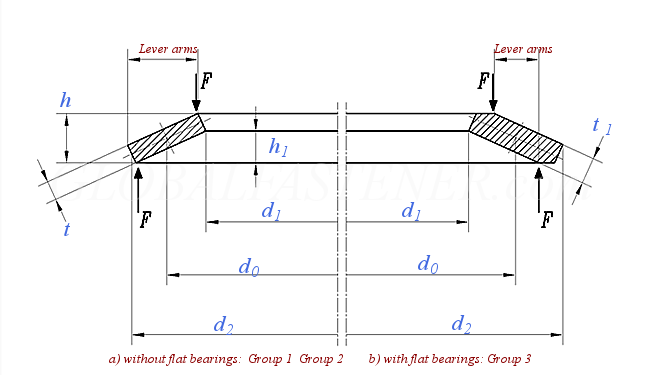

Suurus		8	10	12.5	14	16	18	20	25	28	40	45
d2	max = nimimõõt (h12)	8	10	12.5	14	16	18	20	25	28	40	45
d2	minuti	7.85	9.85	12.32	13.82	15.82	17.82	19.79	24.79	27.79	39.75	44.75
d1	min = nimimõõt (H12)	4.2	5.2	6.2	7.2	8.2	9.2	10.2	12.2	14.2	20.4	22.4
d1	maks	4.32	5.32	6.35	7.35	8.35	9.35	10.38	12.38	14.38	20.61	22.61
t		0,3	0,4	0,5	0,5	0,6	0,7	0,8	0,9	1	1.5	1.75
t1		-	-	-	-	-	-	-	-	-	-	-
h1		0,25	0,3	0,35	0,4	0,45	0,5	0,55	0,7	0,8	1.15	1.3
h		0,55	0,7	0,85	0,9	1.05	1.2	1.35	1.6	1.8	2.65	3.05
Pesumasinate seeria		1	1	1	1	1	1	1	1	1	2	2
Suurus		56	63	71	80	90	100	112	140	160	225	250
d2	max = nimimõõt (h12)	56	63	71	80	90	100	112	140	160	225	250
d2	minuti	55,7	62,7	70,7	79,7	89.65	99,65	111,65	139,6	159,6	224,54	249,54
d1	min = nimimõõt (H12)	28,5	31	36	41	46	51	57	72	82	112	127
d1	maks	28.71	31.25	36.25	41.25	46.25	51.3	57.3	72.3	82.35	112.35	127,4
t		2	2.5	2.5	3	3.5	3.5	4	5	6	8	10
t1		-	-	-	-	-	-	-	-	-	7.5	9.4
h1		1.6	1.75	2	2.3	2.5	2.8	3.2	4	4.5	6.5	7
h		3.6	4.25	4.5	5.3	6	6.3	7.2	9	10.5	14.5	17
Pesumasinate seeria		2	2	2	2	2	2	2	2	2	3	3

Hebei Duojia Metal Products Co., Ltd. oli varem tuntud kui Yonghong Expansion Screw Factory. Ettevõttel on üle 25 aasta kogemust kinnitusdetailide tootmises. Tehas asub Hiina standardtoa tööstusbaasis Yongnani ringkonnas Handani linnas. Ettevõte tegeleb kinnitusdetailide veebi- ja tavatootmise ning -valmistamisega ning pakub universaalset müügiteenindust.

Tehase pindala on üle 5000 ruutmeetri ja lao pindala üle 2000 ruutmeetri. 2022. aastal viis ettevõte läbi tööstusliku moderniseerimise, standardiseeris tehase tootmisjärjekorra, parandas ladustamisvõimsust, suurendas tootmisvõimsuse ohutust ja rakendas keskkonnakaitsemeetmeid. Tehas on saavutanud esialgse rohelise ja keskkonnasõbraliku tootmiskeskkonna.

Ettevõttel on külmpressimismasinad, stantsimismasinad, keermestamismasinad, vormimismasinad, vedrumasinad, pressimismasinad ja keevitusrobotid. Selle peamised tooted on seeria paisumiskruvisid, mida tuntakse "seinaronijatena".

Samuti toodab ettevõte erikujulisi konksukujulisi tooteid, näiteks puiduhammastega keevituskruvisid ja masinhammastega lambaaasaga polte. Lisaks on ettevõte alates 2024. aasta lõpust laiendanud uute tootetüüpide valikut. See keskendub ehitustööstusele mõeldud eelnevalt maetud toodetele.

Ettevõttel on professionaalne müügimeeskond ja professionaalne järelteenindusmeeskond teie toodete kaitsmiseks. Ettevõte garanteerib pakutavate toodete kvaliteedi ja saab teostada kvaliteedikontrolle. Probleemide korral pakub ettevõte professionaalset müügijärgset teenindust.

Meie ekspordiriikide hulka kuuluvad Venemaa, Lõuna-Korea, Suurbritannia, Prantsusmaa, Saksamaa, Itaalia, Kanada, Mehhiko, Brasiilia, Argentina, Tšiili, Austraalia, Indoneesia, Tai, Singapur, Saudi Araabia, Süüria, Egiptus, Tansaania, Keenia ja teised riigid. Meie tooteid levitatakse üle kogu maailma!

MIKS VALIDA MEID?

1. Tehase otsetarnijana kõrvaldame vahendajate marginaalid, et pakkuda teile kõige konkurentsivõimelisemaid hindu kvaliteetsetele kinnitusdetailidele.
2. Meie tehas läbib ISO 9001 ja AAA sertifikaadi. Meil on tsingitud toodete kõvadustestid ja tsinkkatte paksuse test.
3. Täieliku tootmise ja logistika kontrolliga garanteerime õigeaegse kohaletoimetamise isegi kiireloomuliste tellimuste korral.
4. Meie insenerimeeskond saab kohandada kinnitusdetaile prototüübist masstootmiseni, sealhulgas unikaalsete keermekujunduste ja korrosioonivastaste kattekihtidega.
5. Süsinikterasest kuuskantpoltidest kuni suure tõmbetugevusega ankrupoltideni pakume universaalset lahendust kõigile teie kinnitusvajadustele.
6. Kui leitakse defekt, saadame asendused 3 nädala jooksul alates meie maksumusest.
